PHD9NQ20T118 介绍:

描述 MOSFET N-CH 200V 8.7A DPAK

制造商标准提前期 16 周

详细描述 表面贴装 N 沟道 200V 8.7A（Tc） 88W（Tc） DPAK

类别 分立半导体产品

晶体管 - FET，MOSFET - 单

制造商 Nexperia USA Inc.

系列 TrenchMOS™

包装 ? 带卷（TR） ?

零件状态 在售

FET 类型 N 沟道

技术 MOSFET（金属氧化物）

漏源电压（Vdss） 200V

电流 - 连续漏极（Id）（25°C 时） 8.7A（Tc）

驱动电压（ Rds On， Rds On） 10V

不同 Id，Vgs 时的 Rds On（值） 400 毫欧 @ 4.5A，10V

不同 Id 时的 Vgs（th）（值） 4V @ 1mA

不同 Vgs 时的栅极电荷 （Qg）（值） 24nC @ 10V

Vgs（值） ±30V

不同 Vds 时的输入电容（Ciss）（值） 959pF @ 25V

FET 功能 -

功率耗散（值） 88W（Tc）

工作温度 -55°C ~ 175°C（TJ）

安装类型 表面贴装

供应商器件封装 DPAK

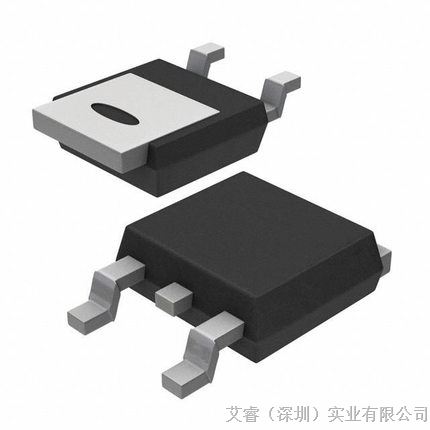

封装/外壳 TO-252-3，DPak（2 引线 + 接片），SC-63
